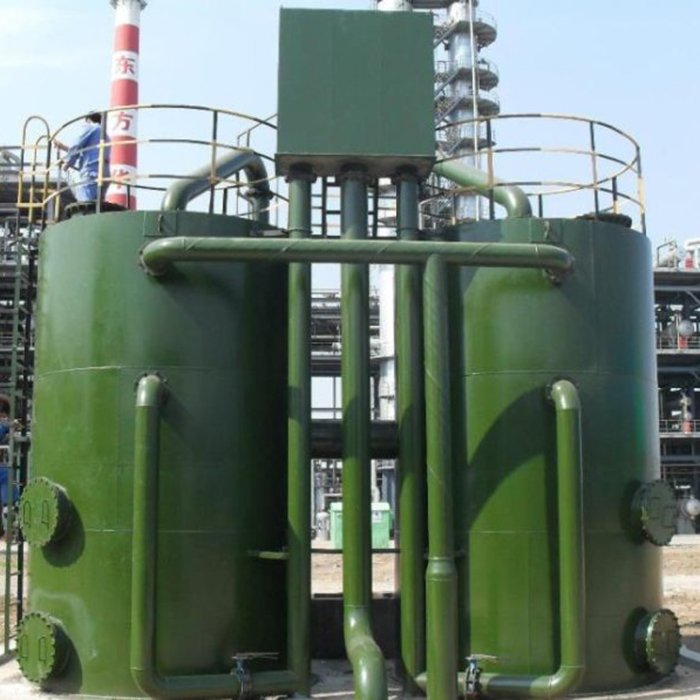

DLB型重力式無閥過濾器大范圍應用于地表水凈化、地下水除鐵除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾, 是一種理想的水處理設備。
目前,我廠生產的無閥過濾器有二大系列,一類是濾池為方形,另一類濾池為圓形。 方開豆、圓形系列無閥過濾器進水、出水、沖洗及排水均不用閥門、靠水力作用自動運行,運行費用低,管理方便,安全可靠,運行自動化,設備一體化,進水箱、過濾器、反沖洗水箱等組裝一體,結構緊湊, 用戶只需按要求做設備基礎和接逼進出水管即可投入運行。 同時,該過濾器系列產品均裝有頂蓋,衛生防護條件好,可以露天設置,與鋼筋混凝土慮池相比自重小,采用瀝青砂柔性基礎。
原理
原水由進水管送入濾池,經過濾層自上而下地過濾,清水即從連通管注入存水箱內貯存,水箱充滿后,水通過出水管入清水池。濾層不斷截留懸浮物,造成濾層阻力的逐漸增加,因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時,水自該管中落下,通過抽氣管借以帶走虹吸下降管中的空氣,當真空度達到一定值時,便發生虹吸作用。這時水管中的水自下而上地通過濾層,對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時,空氣進入虹吸管,破壞虹吸作用。濾池反沖洗結束,進入下一周期工作。
規格 | 產水量(噸/時) | 配管尺寸(毫米) | 設備管口平面尺寸 (毫米) | 重量(噸) | ||||||||||
進水管直徑Dg1 | 接管高度H1 | 出水管直徑Dg2 | 接管高度H2 | 排水管直徑Dg3 | 接管高度H3 | Φ1 | Φ2 | c | e | f | g | |||
DLB20-II | 20 | 100 | 4710 | 100 | 400 | 300 | 360 | 1400 | 900 | 1134 | 755 | 655 | 215 | 21.9 |
DLB40-II | 40 | 150 | 4810 | 150 | 450 | 300 | 360 | 1800 | 1000 | 1350 | 950 | 780 | 250 | 35.7 |
DLB60-II | 60 | 200 | 4810 | 150 | 500 | 400 | 460 | 2240 | 1000 | 1540 | 1125 | 890 | 325 | 50.6 |
DLB80-II | 80 | 200 | 4810 | 200 | 500 | 400 | 460 | 2460 | 1000 | 1636 | 1225 | 945 | 355 | 65.7 |
