如今，電子產品已經成為人們?nèi)粘Ｉ钪胁豢苫蛉钡闹匾ぞ撸?電子產品上產生的數據量也隨著大數據、 云計算等技術的快速發展而急速膨脹。IDC 報告顯示，預計到 2020 年全球數據總量將超過 40ZB(相當于 4 萬億 GB)，這一數據量是 2011 年的 22 倍。在過去幾年，全球的數據量以每年 58%的速度增長，在未來這個速度會更快。

  電子行業的電路板清洗，單晶硅，半導體片切割制造，半導體芯片，半導體封裝，引線柜架，集成電路，液晶顯示器，導電玻璃，顯像管，線路板，光通信，電腦元件，電容器潔凈產品及各種元件生產工藝用水都需要用超純水。

  超純水(UPW)是指電阻率達到18 MΩ·cm(25℃)的水。這種水中除了H2O外，幾乎沒有什么雜質或其他離子。超純水可以分為國標《電子級水》和美標《電子和半導體超純水質標準》。萊特萊德能夠?yàn)橛脩籼峁└鼉?yōu)品質的超純水可以解決上述純水清洗芯片寸在的問題，更好的提升芯片的良品率。

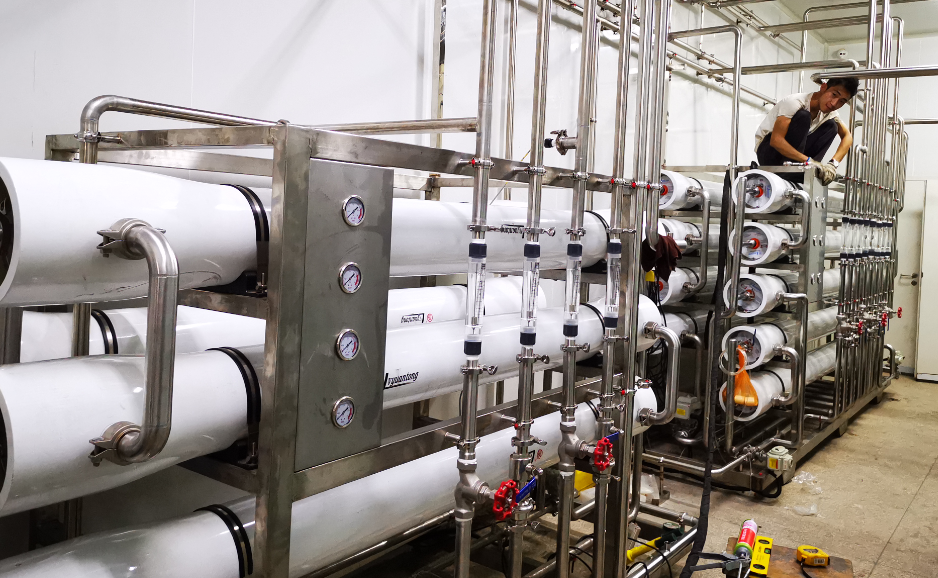

  傳統的超純水制取工藝缺點在于樹脂在使用一段時間以后要經常再生。隨著膜分離技術的不斷成熟，無錫哈達環保采用反滲透工藝，即采用反滲透后面再經過EDI及拋光混床工藝來制取超純水，出水電導率終可達18.2MΩ，滿足了芯片行業的用水需求。無錫哈達環保致力于水處理設備多年， 接下來給大家分享一下哈達環保的超純水工藝優勢。

      無錫哈達環保純水設備工藝優勢

  1、超純水設備可連續，穩定地生產高純度的超純水，無需因樹脂再生而停機。

  2、采用獨有的靶向離子交換系統針對超純水中難處理的硼及其他離子定向去除，保證出水硼離子能夠穩定≤5ppt。

  3、系統集成度高，雙操作系統，更高系統穩定性。

  4、日常保養維護簡單方便，設備耐用，壽命長。

 無錫哈達純水設備出水水質完全符合半電子行業的用水標準。設備具有結構合理簡單、連續運行、操作方便、、自動化程度高、使用壽命長、自動化運行、占地面積小、出水水質高等優勢。
